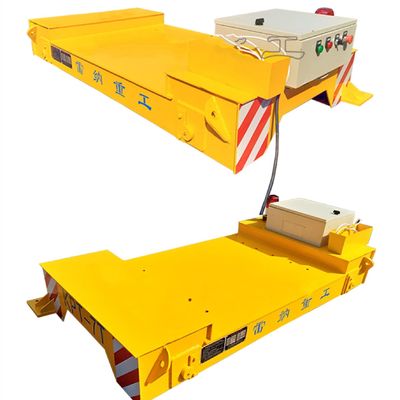

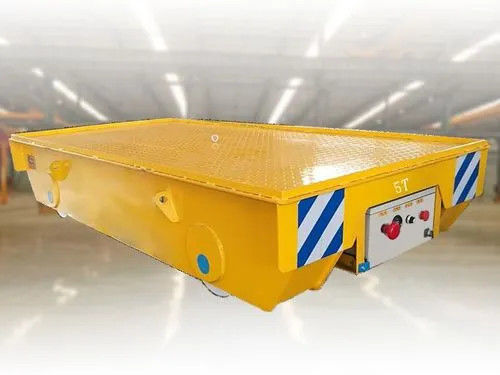

Αυτή η σειρά ηλεκτρικών επίπεδων αυτοκινήτων υιοθετεί την τύπου κουτιού δομή ακτίνων, η οποία έχει τα πλεονεκτήματα της ισχυρής ικανότητας ρουλεμάν, κανενός παραμόρφωσης, σταθερής έναρξης, μεγάλης αρχικής ροπής, μικρού αντίκτυπου στο μειωτή, χαμηλής τάσης, μεγάλης ζωής υπηρεσιών, και ασφαλούς τρέχοντας απόστασης. Έναντι του με μπαταρίες ηλεκτρικού επίπεδου αυτοκινήτου KPX, αποφεύγει τις ανεπάρκειες της συντήρησης μπαταριών και του προβλήματος φόρτισης, αλλά έχει τις υψηλότερες απαιτήσεις για την τοποθέτηση διαδρομής (η διαδρομή πρέπει να μονωθεί). η περίπτωση. Για τις μεγαλύτερες αποστάσεις, οι πολλαπλάσιοι μετασχηματιστές απαιτούνται για να παρέχουν τη δύναμη.
Περιγραφή προϊόντων ηλεκτρικού επίπεδου αυτοκινήτου σειράς παροχής ηλεκτρικού ρεύματος ραγών KPDS του χαμηλής τάσης:
Ηλεκτρικά επίπεδα κάρρα σειράς παροχής ηλεκτρικού ρεύματος ραγών KPDS τα χαμηλής τάσης τροφοδοτούνται από τις γλιστρώντας γραμμές επαφών ραγών. Επίγειων ελάττωσης μετασχηματιστών - κάτω από την παροχή ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος 380V στο εναλλασσόμενο ρεύμα 36V τριφασικό, που συνδέονται αντίστοιχα με τρεις ράγες (που προσθέτουν μια ράγα αγωγών), και σημειώνονται μέσω των ραγών. Στο ηλεκτρικό κιβώτιο οχημάτων, το τριφασικό εναλλασσόμενο ρεύμα 36V ωθείται στο εναλλασσόμενο ρεύμα 380V μέσω επιταχύνει το μετασχηματιστή, και έπειτα η μεταλλουργική μηχανή εναλλασσόμενου ρεύματος ελέγχεται από το σύστημα ελέγχου εναλλασσόμενου ρεύματος για να ελέγξει την έναρξη, τη στάση, τον μπροστινό, οπίσθιο, και κανονισμό ταχύτητας του επίπεδου αυτοκινήτου. Αυτή η σειρά ηλεκτρικών επίπεδων αυτοκινήτων μπορεί να χρησιμοποιηθεί στη S-shaped διαδρομή, την κυρτή διαδρομή και τις υψηλής θερμοκρασίας περιπτώσεις τα υδραυλικά ή μηχανικά ανυψωτικά συστήματα και άλλες συσκευές μπορούν να εγκατασταθούν στην πλατφόρμα του επίπεδου αυτοκινήτου ο αυτόματος τηλεχειρισμός μπορεί να πραγματοποιηθεί.
Αυτή η σειρά ηλεκτρικών επίπεδων αυτοκινήτων υιοθετεί τη δομή ακτίνων κιβωτίων, η οποία έχει τα πλεονεκτήματα της ισχυρής ικανότητας ρουλεμάν, καμίας παραμόρφωσης, ευελιξίας, και ασφαλούς τρέχοντας απόστασης. Εντούτοις, οι απαιτήσεις για την τοποθέτηση διαδρομής είναι υψηλές (η διαδρομή πρέπει να μονωθούν), και είναι κατάλληλο για τις περιπτώσεις με τη μεγάλη χωρητικότητα φορτίων, την υψηλή συχνότητα της χρήσης, και τη μέση και μεγάλης απόστασης μεταφορά. Για τις μεγαλύτερες αποστάσεις, οι πολλαπλάσιοι μετασχηματιστές απαιτούνται για να παρέχουν τη δύναμη.
| Η ράγα χαμηλής τάσης η ηλεκτρική επίπεδη παροχή ηλεκτρικού ρεύματος αυτοκινήτων από τη γραμμή καροτσακιών διαδρομής |
| Επίπεδο πρότυπο αυτοκινήτων |
KPDZ-2t |
KPDZ-5t |
KPDZ-10t |
KPDZ-16t |
KPDZ-20t |
KPDZ-25t |
KPDZ-30t |
KPDZ-40t |
KPDZ-50t |
KPDZ-63t |
| Εκτιμημένη χωρητικότητα φορτίων (τ) |
2 |
5 |
10 |
16 |
20 |
25 |
30 |
40 |
50 |
63 |
Επιτραπέζιο μέγεθος
(χιλ.) |
πολύ (L) |
2000 |
3500 |
3600 |
4000 |
4000 |
4500 |
4500 |
5000 |
5500 |
5600 |
| πλάτος (W) |
1500 |
2000 |
2000 |
2000 |
2200 |
2200 |
2200 |
2400 |
2400 |
2400 |
| υψηλός (Χ) |
450 |
450 |
500 |
500 |
550 |
600 |
600 |
650 |
650 |
750 |
| wheelbase (χιλ.) |
1200 |
2500 |
2600 |
2800 |
2800 |
3200 |
3200 |
3800 |
4200 |
4300 |
| Εσωτερική απόσταση της ράγας (χιλ.) |
1200 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
| Διάμετρος ροδών (χιλ.) |
Φ270 |
Φ300 |
Φ300 |
Φ350 |
Φ350 |
Φ400 |
Φ400 |
Φ500 |
Φ500 |
Φ600 |
| Αριθμός ροδών (PC) |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
| Επίγεια εκκαθάριση (χιλ.) |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
75 |
| τρέχοντας ταχύτητα (m/min) |
0-25 |
0-25 |
0-25 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
| Δύναμη μηχανών (KW) |
1 |
1.2 |
1.6 |
2 |
2.2 |
3 |
3.5 |
4 |
5 |
6.3 |
| Δύναμη μετασχηματιστών (KVA) |
3 |
5 |
5 |
6.8 |
6.8 |
6.8 |
10 |
10 |
10 |
20 |
| Αριθμός μετασχηματιστών (PC) |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| μήκος τρεξίματος (μ) |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
60 |
50 |
50 |
| *** μεγάλη πίεση ροδών (KN) |
14.4 |
25.8 |
42.6 |
64.5 |
77.7 |
94.5 |
110.4 |
142.8 |
174 |
221.4 |
| βάρος αναφοράς (τ) |
2.8 |
3.6 |
4.2 |
5.5 |
5.9 |
6.5 |
6.8 |
7.6 |
8 |
10.8 |
| Πρότυπο ραγών καλαμιών |
P15 |
P18 |
P18 |
P24 |
P24 |
P38 |
P38 |
P43 |
P43 |
P50 |
Περιγραφή: 1. Η χωρητικότητα φορτίων, επιτραπέζιο μέγεθος, εσωτερική απόσταση ραγών μπορεί να σχεδιαστεί και να κατασκευαστεί σύμφωνα με τις ανάγκες πελατών 2. Προαιρετική ασύρματη συσκευή τηλεχειρισμού (εισαγόμενη ή εσωτερική) 3. Προαιρετικά
Στάση κινήσεων και συσκευή ορίου 4. Προαιρετική ράγα αυτόματη δύναμη-από τη λειτουργία 5. Προαιρετική βουρτσισμένη συνεχές ρεύμα μηχανή, ΣΥΝΕΧΉΣ αβούρτσιστη μηχανή 6. Προαιρετικές εσωτερικές και εισαγόμενες ηλεκτρικές συσκευές 7. Προαιρετικές υψηλής θερμοκρασίας απαιτήσεις αντίστασης. |
| KPDS τριφασικός ραγών ηλεκτρικού ρεύματος παροχής σειράς ραγών επίπεδος πίνακας παραμέτρου αυτοκινήτων τεχνικός |
| Επίπεδο πρότυπο αυτοκινήτων |
KPDS-2t |
KPDS-5t |
KPDS-10t |
KPDS-16t |
KPDS-20t |
KPDS-25t |
KPDS-30t |
KPDS-40t |
KPDS-50t |
KPDS-63t |
KPDS-80t |
KPDS-100t |
KPDS-150t |
| Εκτιμημένη χωρητικότητα φορτίων (τ) |
2 |
5 |
10 |
16 |
20 |
25 |
30 |
40 |
50 |
63 |
80 |
100 |
150 |
Επιτραπέζιο μέγεθος
(χιλ.) |
πολύ (L) |
2000 |
3500 |
3600 |
4000 |
4000 |
4500 |
4500 |
5000 |
5500 |
5600 |
6000 |
6500 |
10000 |
| πλάτος (W) |
1500 |
2000 |
2000 |
2000 |
2200 |
2200 |
2200 |
2400 |
2400 |
2400 |
2600 |
2800 |
3000 |
| υψηλός (Χ) |
450 |
450 |
500 |
500 |
550 |
600 |
600 |
650 |
650 |
750 |
800 |
850 |
1200 |
| wheelbase (χιλ.) |
1200 |
2500 |
2600 |
2800 |
2800 |
3200 |
3200 |
3800 |
4200 |
4300 |
4700 |
4900 |
7000 |
| Εσωτερική απόσταση της ράγας (χιλ.) |
1200 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1800 |
2000 |
2000 |
| Διάμετρος ροδών (χιλ.) |
Φ270 |
Φ300 |
Φ300 |
Φ350 |
Φ350 |
Φ400 |
Φ400 |
Φ500 |
Φ500 |
Φ600 |
Φ600 |
Φ600重 |
Φ600重 |
| Αριθμός ροδών (PC) |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
8 |
| Επίγεια εκκαθάριση (χιλ.) |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
75 |
75 |
75 |
75 |
| τρέχοντας ταχύτητα (m/min) |
0-25 |
0-25 |
0-25 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-18 |
| Δύναμη μηχανών (KW) |
0,8 |
1.5 |
1.5 |
2.2 |
2.5 |
3 |
4 |
5.5 |
5.5 |
7.5 |
7.5 |
11 |
15 |
| Δύναμη μετασχηματιστών (KVA) |
3 |
5 |
5 |
6.8 |
6.8 |
6.8 |
10 |
10 |
10 |
20 |
20 |
30 |
30 |
| Αριθμός μετασχηματιστών (PC) |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
| μήκος τρεξίματος (μ) |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
60 |
50 |
50 |
50 |
50 |
50 |
| *** μεγάλη πίεση ροδών (KN) |
14.4 |
25.8 |
42.6 |
64.5 |
77.7 |
94.5 |
110.4 |
142.8 |
174 |
221.4 |
278.4 |
343.8 |
265.2 |
| βάρος αναφοράς (τ) |
2.8 |
3.6 |
4.2 |
5.5 |
5.9 |
6.5 |
6.8 |
7.6 |
8 |
10.8 |
12.8 |
14.6 |
26.8 |
| Συνιστώμενο πρότυπο ραγών |
P15 |
P18 |
P18 |
P24 |
P24 |
P38 |
P38 |
P43 |
P43 |
P50 |
P50 |
QU100 |
QU100 |
| Περιγραφή: 1. Η χωρητικότητα φορτίων, επιτραπέζιο μέγεθος, εσωτερική απόσταση ραγών μπορεί να σχεδιαστεί και να κατασκευαστεί σύμφωνα με τις ανάγκες πελατών 2. Προαιρετική ασύρματη συσκευή τηλεχειρισμού (εισαγόμενη ή εσωτερική) 3. Προαιρετική αυτόματη συσκευή στάσεων και ορίου κατά την αντιμετώπιση των ανθρώπων 4. Ο αυτόματος δύναμη-από τη λειτουργία της διαδρομής μπορεί να επιλεχτεί 5. Η stepless λειτουργία κανονισμού ταχύτητας του αναστροφέα μπορεί να επιλεχτεί 6. Οι εσωτερικές ηλεκτρικές συσκευές και οι εισαγόμενες ηλεκτρικές συσκευές μπορούν να επιλεχτούν |
