Λεπτομέρειες:
|
| Προϊόν: | Σιδηρόδρομος Fishplate για τη στερέωση ραγών χάλυβα | Πρότυπα: | Uic, Arema, ASTM, BS, φυματίωση |
|---|---|---|---|
| Προδιαγραφή (Kgs/M):: | 8KG.9KG.12KG.15KG.18KG.22KG.24KG.30KG | Τρύπα: | 4, 6 τρύπες |
| Χρήση: | για να ενώσει το μετρό | Στοιχείο: | Διαδρομή σιδηροδρόμων χάλυβα άνθρακα |
| Όνομα: | Διεθνές πρότυπο 4/6 ράγα Fishplate Fishplates τρυπών/κοινός φραγμός για τους σιδηροδρόμους για το με | Συσκευασία: | στις παλέτες ή την πλόιμη συσκευασία. |
| Υψηλό φως: | Πιάτα ψαριών σιδηροδρόμων 8KG,Πιάτα ψαριών σιδηροδρόμων 9KG,12KG σιδηρόδρομος πιάτων ψαριών |
||
Προδιαγραφή πιάτων ψαριών σιδηροδρόμων διεθνών προτύπων 8KG 9KG 12KG
Εισαγωγή

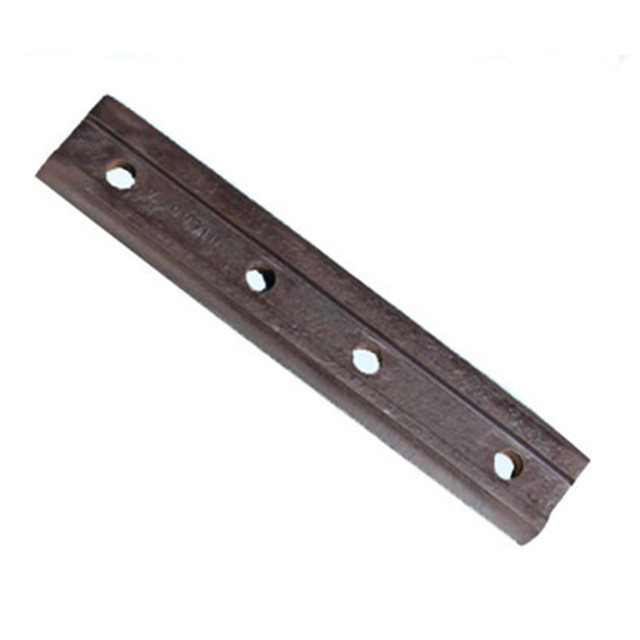

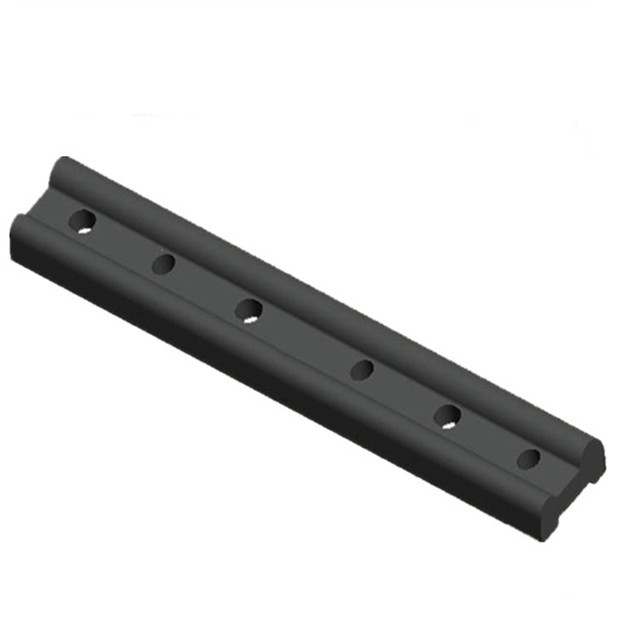

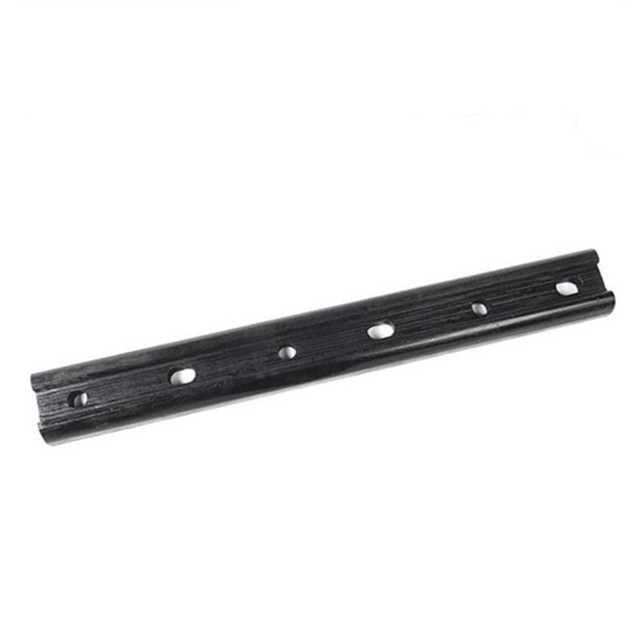

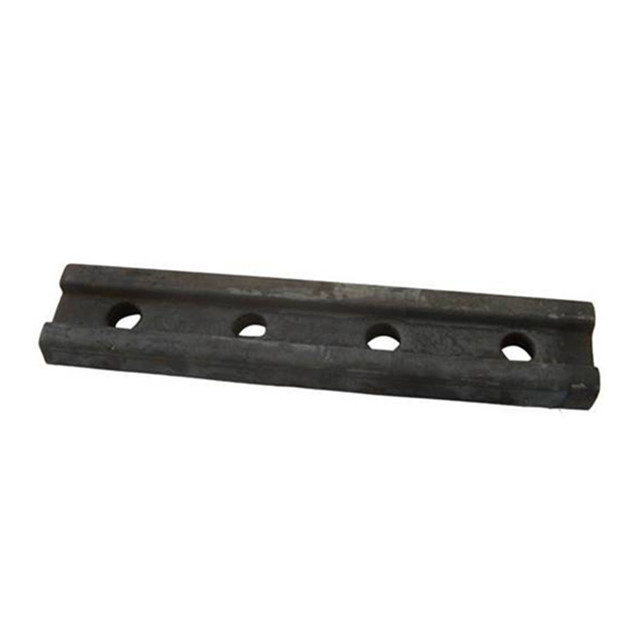

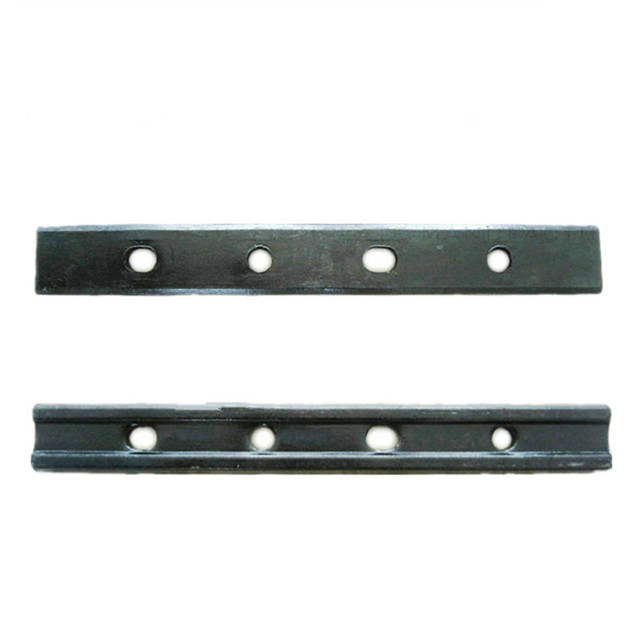

Fishtail ο νάρθηκας (κοινός νάρθηκας διαδρομής) είναι συνήθως γνωστός ως νάρθηκας, αποκαλούμενος επίσης fishtail πιάτο, το οποίο διαδραματίζει έναν συνδέοντας ρόλο στην ένωση διαδρομής. Διαιρεμένος σε μετρό, βαριά ράγα και ράγα ανελκυστήρων. Το fishplate είναι ένας συνδέοντας σύνδεσμος που χρησιμοποιείται για τη σύνδεση μεταξύ της διαδρομής και της διαδρομής.
Ποιότητα εμφάνισης πιάτων ψαριών:
(1) η ράγα μετά από να κυλήσει θα είναι ευθεία και δεν θα έχει τη σημαντικά κάμψη και torsion. Για την τοπικό κάμψη και torsion των ελαφριών και βαριών ραγών και το ποσό διόρθωσής τους, η κλίση των προσώπων τελών ραγών δεν θα υπερβεί τα πρότυπα.
(2) η επιφάνεια της ράγας πρέπει να είναι καθαρή και ομαλή, και δεν πρέπει να υπάρξει καμία ατέλεια όπως οι ρωγμές, ή οι γρατσουνιές τα πρόσωπα τελών δεν πρέπει να έχουν τα σημάδια και τα ενδιάμεσα στρώματα διακένωσης. Η έκταση των ατελειών και των γεωμετρικών ποσοτήτων που επιτρέπονται για τη γενική επιφάνεια των ελαφριών και βαριών ραγών δεν θα υπερβεί τα πρότυπα.
Υλικό Fishplate: σφυρηλατημένος χάλυβας
Προδιαγραφή: Το πιάτο αυτών των ψαριών μπορεί να ισχύσει για το μετρό, τη βαριά ράγα και τη ράγα γερανών. Επίσης μπορεί να παραγάγει στο σχεδιασμό πελατών.
Βρετανικό τυποποιημένο πιάτο ψαριών |
||
Τύπος |
Πρότυπα |
Υλικό |
BS75R |
Bs47-1 | EUROPEN ΒΑΘΜΟΣ 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
GB/TB τυποποιημένο πιάτο ψαριών |
||
Τύπος |
Πρότυπα |
Υλικό |
43KG |
TB/T 2345-2008 | B7 |
50KG |
||
60KG |
||
75KG |
||
Βρετανικό τυποποιημένο πιάτο ψαριών |
||
Τύπος |
Πρότυπα |
Υλικό |
BS75R |
Bs47-1 | EUROPEN ΒΑΘΜΟΣ 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
Τυποποιημένο πιάτο ψαριών JIS |
||
Τύπος |
Πρότυπα |
Υλικό |
37A |
JIS Ε 1102-2001 | SS 490 S20C |
50N |
||
CR73 |
||
CR100 |
||
BS113A |
||
AREMA 2007 τυποποιημένο πιάτο ψαριών |
||
Τύπος |
Πρότυπα |
Υλικό |
T- Ράγα |
AREMA 2007 | AREMA GRADE/STEEL GRADE55# |
100lb.ASCE |
||
115RE |
||
132RE |
||
136RE |
||
Τυποποιημένο πιάτο ψαριών ραγών γερανών |
||
Τύπος |
Πρότυπα |
Υλικό |
104lb.CR |
TB/T 2345-2008 | B7 |
105lb.CR |
||
135lb.CR |
||
171lb.CR |
||
1751b.CR |
||
Τυποποιημένο μήκος: τρύπα τρυπανιών 914.4mm ή punching, τρύπα τέσσερις ή τρύπα έξι. |
||
Η κατάσταση της αλληλεπίδρασης μεταξύ του fishplate και της ράγας, το πραγματικό φορτίο του fishplate και το υλικό του fishplate καθορίζουν τη θέση, το χρόνο, τη μέθοδο και το ποσοστό ζημίας στο fishplate, και το κράτος αλληλεπίδρασης έχει επιπτώσεις κυρίως στην προέλευση της ρωγμής. Η θέση και ο χρόνος, φόρτωση ρυθμίζουν και το υλικό ρυθμίζει περισσότερων καθορίζει τον τρόπο και το ποσοστό διάδοσης ρωγμών. Όταν η ρωγμή αρχίζει από το στόμα του fishplate, η εκτατή πίεση είναι μικρή, έτσι το ράγισμα και η επέκταση περισσότερο επηρεάζονται από το υλικό Η έναρξη και η διάδοση ρωγμών περισσότερο επηρεάζονται από το φορτίο.
Κάθε εφαρμογή ραγών είναι διαφορετική και πρέπει να κατασκευαστεί για να μεγιστοποιήσει την αποδοτικότητα και τη διάρκεια ζωής, επομένως η επιλογή της σωστής ράγας είναι κρίσιμη για την επίτευξη αυτού του τέλους.
| Τύπος | Γ | Β | Α | Δ | Βάρος (kg/m) | Πρότυπα |
| P18 | 40 | 80 | 90 | 10 | 18.06 | YB222-63 |
| P24 | 51 | 92 | 107 | 10.9 | 24.46 | YB222-63 |
| P22 | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | ΜΒ11264-89 |
| P30 | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | GB11264-89 |
| P38 | 68 | 114 | 134 | 13 | 38.72 | GB183-63 |
| P43 | 70 | 114 | 140 | 14.5 | 44.65 | GB183-63 |
| P50 | 70 | 132 | 152 | 15.5 | 51.51 | ΜΒ 183-63 |
| QU70 | 70 | 120 | 120 | 28 | 52.8 | GB3426-82 |
| QU80 | 80 | 130 | 130 | 32 | 63.69 | GB3426-82 |
| QU100 | 100 | 150 | 150 | 38 | 88.96 | GB3426-82 |
| QU120 | 120 | 170 | 170 | 44 | 118.1 | GB3426-82 |
| Πρότυπο | S (χιλ.) |
S1 (χιλ.) |
S2 (χιλ.) |
S3 (χιλ.) |
S4 (χιλ.) |
S5 (χιλ.) |
Μέγεθος ραγών |
| FP-24 | 400 | 29 | 98 | 137 | 98 | - | P18/ P22/P24 |
| FP-30 | 490 | 36 | 128 | 127 | 128 | - | P30 |
| FP-38 | 790 | 65 | 160 | 110 | 120 | - | P38/ P43 |
| FP-80 | 500 | 52.5 | 121 | 138.5 | 120 | 43 | QU70/QU80 |
Διάφορα προϊόντα σιδηροδρόμων ανεφοδιασμού Kingrail:
εφεδρείες αυτοκινηταμαξών: ρόδες, άξονες, ρουλεμάν, άξονες, εφεδρείες βαγονέτων, προϊόντα σφυρηλατημένων κομματιών και ρίψεων
υλικά σιδηροδρομικών γραμμών: fisplates, ράγα και εξαρτήματα χάλυβα, πιάτα δεσμών, συνδετήρες, μπουλόνια και καρύδια, κ.λπ.
Και οι μικρές και μεγάλες διαταγές είναι ευπρόσδεκτες!
Προϊόντα μερών σιδηροδρόμων μπορούμε να παρέχουμε:
1, σειρά ακίδων ραγών: Ακίδα βιδών ραγών, ακίδα σκυλιών ραγών, ελαστική ακίδα κ.λπ. ραγών.
2, σειρά μπουλονιών διαδρομής: Μπουλόνι διαδρομής, μπουλόνι τμήματος, μπουλόνι μετρό, μπουλόνι σηράγγων, μπουλόνι δεκαεξαδικού, τετραγωνικό μπουλόνι, μπουλόνι συγκέντρωσης, Fishtail μπουλόνι, μπουλόνι Τ κ.λπ.
3, σειρά συνδετήρων ραγών: Συνδετήρας ραγών Nabla, ελαστικός συνδετήρας ραγών, σφιγκτήρας έντασης ραγών SKL, συνδετήρας ραγών Ο, συνδετήρας κλειδαριών μετρητών κ.λπ.
4, σειρά ραγών χάλυβα: Ράγες σιδηροδρόμων, ράγες γερανών, εξάγοντας ράγες, πέρα από τις επικεφαλής ράγες, κ.λπ.
5, ράγα χάλυβα κυλούν τη σειρά: Οι ρόδες τραίνων, ρόδες γερανών, όχημα γεια-ραγών κυλούν, κ.λπ.
6, άλλα υλικά και εξαρτήματα: Μονωτής μετρητών ραγών, λαστιχένιο μαξιλάρι ραγών, πιάτο ψαριών ραγών, καρύδι, πλαστικός γόμφος ραγών, πιάτο δεσμών ραγών, πλυντήριο ανοίξεων, επίπεδο πλυντήριο, ένθετο χυτοσιδήρου, αντι αναρριχητικό φυτό, ράβδος κ.λπ. μετρητών ραγών.
Κάνουμε επίσης τους συγκρατητήρες ραγών για τη ράγα γερανών και τη ράγα οδηγών ανελκυστήρων, μαζί με άλλα σχετικά προϊόντα. Κατασκευάζουμε σύμφωνα με GB/TB (κινεζικά εθνικά πρότυπα και πρότυπα σιδηροδρόμων), την ΠΕΡΙΟΧΉ, UIC, BS, DIN, ASTM, και ΩΣ πρότυπα.
Τα προϊόντα μας γίνονται κυρίως μέσω του καυτού σφυρηλατημένου κομματιού.
Τα νήματα της ράγας βιδώνουν τις ακίδες γίνονται με το καυτό κύλισμα με τις ειδικές περνώντας κλωστή μηχανές.
Παράγουμε τα μετρικά νήματα, BS, BSW, νήμα TR, ή στρογγυλά νήματα.
Τα υψηλής αντοχής μπουλόνια μας έρχονται στις διαφορετικές προδιαγραφές της κατηγορίας 4,8, 4,6, 5,6, 5,8, 6,8, 8,8, 10,9, και 12,9. Ποικίλη μεταβλητή στερέωση είναι επίσης διαθέσιμη. Μπορούμε να προσαρμόσουμε τα προϊόντα μας χρησιμοποιώντας τα σχέδια ή τα δείγματα πελατών επίσης.
Γιατί μας επιλέξτε:
1. Η επιχείρηση είναι σε κυριάρχη θέση στη βιομηχανία και έχει λάβει sgs-ISO9001: πιστοποίηση ποιοτικών συστημάτων του 2008 και πιστοποίηση CRCC. Η ποιότητα είναι εξασφαλισμένη.
2. Έχουμε 8 επαγγελματικό προσωπικό πωλήσεων και περισσότερους από 60 επαγγελματικούς μηχανικούς. Μπορέστε να παρέχετε τις επαγγελματικές και γρήγορες προτάσεις και τις αναφορές για προσαρμοσμένα τα σιδηρόδρομος προϊόντα σας
3. Το μΑ ′ anshan είναι λιμάνι. Μπορούμε να παρέχουμε σε σας τις γρηγορότερες υπηρεσίες αποστολής
4. 20 έτη παραγωγής και εμπειρίας πωλήσεων. Εξετάστε όλα τα είδη προβλημάτων μεταπωλήσεων για σας εγκαίρως.
Μας ελάτε σε επαφή με για το στερεώνοντας τύπο Β συστημάτων συνδετήρων ραγών W στερεώνοντας σύστημα για τον ελαστικό συνδετήρα ραγών σιδηροδρόμου
