όργανα μέτρησης σιδηροδρομικών γραμμών 1600mm 1676mm, ψηφιακό υλικό κραμάτων μετρητών διαδρομής

Εισαγωγή 600mm, 750mm, 762mm, 900mm, 1000mm, 1067mm, 1435mm 1520mm, 1600mm, μετρητής διαδρομής 1676mm ψηφιακός

Ο κυβερνήτης μετρητών είναι μια ειδική όργανο μέτρησης που χρησιμοποιείται για να μετρήσει το μετρητή μεταξύ των δύο ραγών χάλυβα της γραμμής σιδηροδρόμων. Το χαρακτηριστικό γνώρισμα του μετρητή ραγών είναι ότι η ράβδος κυβερνητών αποτελείται από μια ξύλινη ράβδο κυβερνητών και μια ράβδο κυβερνητών μετάλλων μέσω ενός διπλώνοντας μηχανισμού, και τη μορφή δύο κυβερνητών ένας σύνθετος κυβερνήτης ράβδων.
Ο κυβερνήτης μετρητών είναι μια συσκευή ανίχνευσης διαδρομής στενός-μετρητών. Η δομή της αποτελείται από ένα σώμα κυβερνητών, έναν κυβερνήτη κλίμακας και ένα ελεύθερο πλαίσιο στο σώμα κυβερνητών. Το σώμα κυβερνητών είναι μια διπλή δομή σχεδιαγράμματος, με μορφή ενός τετραγωνικού σωλήνα. Επεκτείνεται εξωτερικά, και υπάρχει μια αυλάκωση στην εσωτερική πλευρά της εξωτερικής άκρης. Παρεμβάλτε την κλίμακα ανοξείδωτου στην αυλάκωση, και την καθορίστε έπειτα με μια καρφίτσα στο τέλος. Υπάρχει ένα ελεύθερο πλαίσιο στη μέση του σώματος κλίμακας. Υπάρχουν μπουλόνια ρύθμισης που καθορίζονται στο δευτερεύον πιάτο, το διαγώνιο πιάτο και το μετρώντας κεφάλι εγκαθίστανται στο τέλος του σώματος κυβερνητών, και ολόκληρος ο κυβερνήτης μετρητών έχει μια τ-διαμορφωμένη δομή.

Ιδιοκτησία 600mm, 750mm, 762mm, 900mm, 1000mm, 1067mm, 1435mm1520mm, 1600mm, μετρητής διαδρομής 1676mm ψηφιακός

Η λειτουργία του μετρητή
Από την άποψη της μεθόδου εφαρμογής μέτρησης του μετρητή μετρητών, οι λειτουργίες του μετρητή μετρητών διαιρούνται σε δύο μέρη: κάποια είναι η πλευρική μέτρηση μήκους, συμπεριλαμβανομένου του μετρητή, του διαστήματος επιθεώρησης και της πίσω απόστασης φρουράς. Αυτές οι τρεις παράμετροι είναι αλληλένδετες και αμοιβαία περιοριστικές. Σύμφωνα με την τρέχουσα μέθοδο μετάδοσης αξίας, το λάθος μέτρησης αυξάνεται βαθμιαία από το μετρητή στο διάστημα επιθεώρησης, και έπειτα στην απόσταση της πίσω φρουράς ο δεύτερος είναι η κάθετη μέτρηση ύψους, συμπεριλαμβανομένου οριζόντιου και έξοχου υψηλού, δεδομένου ότι οι στατικές γεωμετρικές παράμετροι της γραμμής, τα δύο είναι ουσιαστικά διαφορετικές κατά την έννοια, ο οριζόντιος ανήκει στην κατηγορία γεωμετρικής ανοχής (ισοδύναμης με τον παραλληλισμό ή την κλίση), και το superelevation ανήκει στην κατηγορία διαστατικής ανοχής (με την προ-μέτρηση μεταξύ των δύο ραγών της γραμμής). Συσχετίζεται με τη διαφορά ύψους). Για τον κυβερνήτη μετρητών, δεν διακρίνεται από την αρχή μέτρησης και τη μέθοδο μέτρησης. Γενικά θεωρείται ότι το επίπεδο αναφέρεται στο μικρό superelevation (συμπεριλαμβανομένου του μηδέ superelevation), και μερικές φορές οι όροι των δύο χρησιμοποιούνται εναλλακτικά. Αυτό είναι επειδή στη μέτρηση γραμμών, το τμήμα ευθειών γραμμών εστιάζει κυρίως στο επίπεδο, και η εστίαση τμημάτων καμπυλών κυρίως στο superelevation, και πραγματοποιείται από την ίδια μετρώντας μονάδα με την ίδια όργανο μέτρησης, η οποία δημιουργεί την παραίσθηση της ενότητας (ή την επανάληψη) της ορολογίας.
Η σημασία του μετρητή
Ο μετρητής, το επίπεδο και το superelevation είναι οι βασικές γεωμετρικές παράμετροι των γραμμών σιδηροδρόμων, και τα πλεονεκτήματά τους - και - μειονεκτήματα συσχετίζονται άμεσα με την τρέχοντας ασφάλεια των τραίνων σιδηροδρόμων. Σαν σημαντική σιδηρόδρομος-συγκεκριμένη όργανο μέτρησης που παρέχει μια άμεση τεχνική βάση για τη συντήρηση και την κατασκευή γραμμών, ο κυβερνήτης μετρητών σιδηροδρόμων χρησιμοποιείται κυρίως για τη στατική μέτρηση αυτών των γεωμετρικών παραμέτρων. Τα υπερβολιά υψηλός αποτελέσματα μέτρησης πραγματοποιούν έμμεσα τη μέτρηση της διαστρέβλωσης (συνήθως γνωστής ως «κοίλωμα τριγώνων») [1].
Με τη βελτίωση των τεχνικών απαιτήσεων των γραμμών σιδηροδρόμων, ειδικά επιταχύνετε την αναδημιουργία των υπαρχουσών γραμμών και η συνεχής επιτάχυνση της διαδικασίας κατασκευής αφιερωμένων των επιβάτης γραμμών, προκειμένου να εξασφαλιστούν οι σταθερές και υψηλές τεχνικές απαιτήσεις του μετρητή μετρητών και η καθημερινή ποιότητα επαλήθευσης του μετρητή μετρητών, ενισχύει το μετρητή που είναι όλο και περισσότερο απαραίτητο να ρυθμιστεί η καθημερινή χρήση του κυβερνήτη.
Περιβαλλοντική προσαρμοστικότητα του μετρητή διαδρομής
Οι συνθήκες εργασίας του μετρητή μετρητών είναι πολύ κακές. Προκειμένου να καλυφθεί οι απαιτήσεις της χρήσης, τα ακόλουθα ζητήματα πρέπει επίσης να δοθούν την προσοχή στο σχέδιο του μετρητή μετρητών: (1) οι μετρητές μετρητών βαθμού 0 και 1 πρέπει να εξετάσουν το μετρητή, το διάστημα επιθεώρησης και την πίσω απόσταση φρουράς. Η αξία επίδειξης αντισταθμίζεται αυτόματα και διορθώνεται σύμφωνα με την πραγματική περιβαλλοντική θερμοκρασία (2) η μεταβλητότητα αξίας επίδειξης, ο χρόνος επίδειξης, η τάση εργασίας και η ικανότητα μπαταριών του ψηφιακού μετρητή μετρητών πρέπει να προσαρμοστούν στην πραγματική κατάσταση στην περιοχή (3) στην υψηλής θερμοκρασίας, χαμηλή θερμοκρασία, η σταθερή υγρασία και η θερμότητα, η ηλεκτρομαγνητική συμβατότητα, η βροχή και άλλοι κανονικοί όροι πρέπει να είναι σε θέση να εργαστούν κανονικά (4) μπορεί να αντισταθεί τους ανώμαλους δυσμενείς όρους όπως η πτώση, δόνηση (5) εξασφαλίστε ότι υπό τις συχνές συνθήκες εργασίας εναλλαγής, η δομή μετρητών και η απόδοση μέτρησης πρέπει να είναι συντήρηση αυτό σταθερό. Αυτές οι απαιτήσεις, αυτό είναι απαραίτητες για να κάνουν τις σαφείς απαιτήσεις στα σχετικά πρότυπα. Όσον αφορά σε άλλες ειδικές απαιτήσεις των συγκεκριμένων χρηστών, μπορούν να συμφωνηθούν στη σύμβαση αγορών και πώλησης.
Καθημερινή συντήρηση και συντήρηση του μετρητή μετρητών
Εκτός από την κανονική συντήρηση, τα ακόλουθα 4 σημεία πρέπει να πληρωθούν τη ειδική προσοχή.
(1) αφότου ολοκληρώνει ο διακριβωτής μετρητών μετρητών με το δείκτη πινάκων την εργασία βαθμολόγησης, ο κινητός έλεγχος του μετρητή πρέπει να προσαρμοστεί στην κατάλληλη θέση, και ο έλεγχος δεικτών πινάκων πρέπει να απελευθερωθεί εντελώς, έτσι ώστε το ελατήριο ισορροπίας του δείκτη πινάκων είναι εντελώς στη θέση. unstressed κράτος.
(2) αφότου ολοκληρώνεται η εργασία επαλήθευσης, ο μετρητής εργασίας πρέπει να κρεμαστεί κάθετα για την αποθήκευση. Εάν ο μετρητής τοποθετείται οριζόντια, η παραμόρφωση μόνος-βάρους πρέπει να εξεταστεί, και μια λογική θέση υποστήριξης πρέπει να επιλεχτεί.
(3) η επιλογή της θέσης υποστήριξης. Ο μετρητής είναι μια λεπτή ράβδος, και η πραγματική αξία του μήκους της (1435±0.20) χιλ. χρησιμοποιείται. Επομένως, η υποστήριξη σημείου Bezier πρέπει να χρησιμοποιηθεί στην επιλογή της θέσης υποστήριξης, δηλ., η θέση a=0.2203L υποστήριξης. Στον τύπο, το α είναι η θέση υποστήριξης, χιλ. Το Λ είναι το μήκος του μετρητή, χιλ.
(4) για το διακριβωτή που χρησιμοποιεί τον κυβερνήτη ψηφιακής επίδειξης, όταν αποσυντίθεται ο κυβερνήτης ψηφιακής επίδειξης για την επιθεώρηση, ο μετρητής ψηφιακής επίδειξης και ο κυβερνήτης δεν θα αποσυντεθούν, αλλά πρέπει να αποσυντεθούν συνολικά για να αποφύγουν την απώλεια του κομματιού ορίου. Εν ολίγοις, το προσωπικό μέτρησης πρέπει αυστηρά να εφαρμόσει τις διαδικασίες επαλήθευσης στη διαδικασία επαλήθευσης, να εκτελέσει ευσυνειδήτως τις διαδικασίες λειτουργίας, τυποποιεί την πλήρωση των αρχείων επαλήθευσης, και παρουσιάζει σωστά το πιστοποιητικό επαλήθευσης, ώστε να εξασφαλιστεί η ακριβής και αξιόπιστη μετάδοση της αξίας [2].
Ανάλυση και έκδοση της τεχνικής κατάστασης του μετρητή μετρητών
Περιορισμοί των παραδοσιακών μετρητών
Ο δείκτης ακρίβειας του παραδοσιακού μηχανικού μετρητή μετρητών επηρεάζεται και περιορίζεται από τη δομή του μετρητή μετρητών, τους όρους χρησιμοποίησης, το επίπεδο τεχνολογίας μέτρησης του χρήστη, το επίπεδο κατασκευής και άλλους παράγοντες, αν και η απόδοση μέτρησης στη θερμοκρασία δωματίου μπορεί να ανταποκριθεί στα σχετικά πρότυπα και τις απαιτήσεις των μετρολογικών τεχνικών κανονισμών, αλλά υπό άλλες περιβαλλοντικές συνθήκες, δεν μπορεί πλήρως να εγγυηθεί ότι οι σχετικές απαιτήσεις θα καλυφθούν ακόμα. Αυτή τη στιγμή, το συνήθως χρησιμοποιημένο σώμα κυβερνητών αργιλίου (φως σε βάρος, κατάλληλο για την ενός ατόμου χέρι-μεταφορά υπό τους όρους τομέων), επειδή ο γραμμικός συντελεστής επέκτασής του είναι αρκετά διαφορετικός από αυτόν των κοιμώμεών, επηρεάζεται προφανώς από την περιβαλλοντική θερμοκρασία της χρήσης. Όταν υπάρχει μια διαφορά θερμοκρασίας (20°C), το ποσό επέκτασης και συστολής του μετρητή μετρητών είναι μεγαλύτερο από το ποσό επέκτασης και συστολής του κοιμώμεού (το ποσό επέκτασης και συστολής του κοιμώμεού είναι σύμφωνο με το ποσό επέκτασης και συστολής του wheelset της ατμομηχανής και του οχήματος), έτσι ώστε η υποδεδειγμένη αξία του μετρητή είναι η ίδια με την πραγματική αξία μετρητών σε αυτήν την θερμοκρασία. Ασυμβίβαστος, με συνέπεια το πρόσθετο λάθος ένδειξης. Στις περιοχές με τα σκληρά λειτουργικά περιβάλλοντα, το πραγματικό λάθος μετρητών φθάνει ακόμη και σε 0.81mm. Αυτή η επίδραση φαίνεται να είναι λιγότερο σημαντική για τη διοικητική αξία (+4-2mm) της συντήρησης γραμμών στο παρελθόν, αλλά για την τρέχουσα διοικητική αξία γραμμών (+4-2mm) ±2mm), ειδικά η διοικητική αξία της ballastless διαδρομής (±1mm), αυτό είναι απαραίτητη για να δώσει αρκετή προσοχή σε αυτήν την επιρροή και τα μέτρα αποβολών της. Λόγω του περιορισμού της μεθόδου μέτρησης, των όρων χρήσης, της διαδικασίας παραγωγής, του κόστους και άλλων παραγόντων, η υπερβολιή υψηλός μετρώντας συσκευή του μετρητή μετρητών μπορεί μόνο να καλύψει την επιτρεπόμενη απαίτηση λάθους ±1.3mm για τη super-high αξία ένδειξης των διάφορων μηχανικών μετρητών μετρητών αυτή τη στιγμή. Η ανώμαλες χρήση και η λειτουργία του μετρητή μετρητών (όπως ο προσδιορισμός θέσης και η ανάγνωση) είναι επίσης η αιτία των μεγάλων λαθών μέτρησης κατά τη διάρκεια της χρήσης.
Κύρια τεχνικά χαρακτηριστικά γνωρίσματα του νέου μετρητή μετρητών
Η γέννηση του μετρητή ψηφιακής επίδειξης έχει ανοίξει έναν νέο τρόπο να λυθούν τα ανωτέρω προβλήματα, ο οποίος απεικονίζεται κυρίως στις ακόλουθες πτυχές: Κατ' αρχάς, το επίπεδο και η υπερβολιή υψηλός ακρίβεια μέτρησης βελτιώνονται σημαντικά για να καλύψουν τις υπερβολιές υψηλός απαιτήσεις μέτρησης των ταχύτητα-αυξαμένος γραμμών Αυτόματα εξαλείψτε το πρόσθετο λάθος της περιβαλλοντικής θερμοκρασίας στη μέτρηση μετρητών, και βελτιώστε την ακρίβεια της μέτρησης μετρητών τρίτον, μπορεί να πραγματοποιήσει την αντικατάσταση υλικού ή τη συντήρηση του ελέγχου μετρητών κάτω από την κανονική φθορά λόγω χρήσης, και να βελτιώσει τη ζωή αποδοτικότητας και υπηρεσιών χρήσης του μετρητή μετρητών.

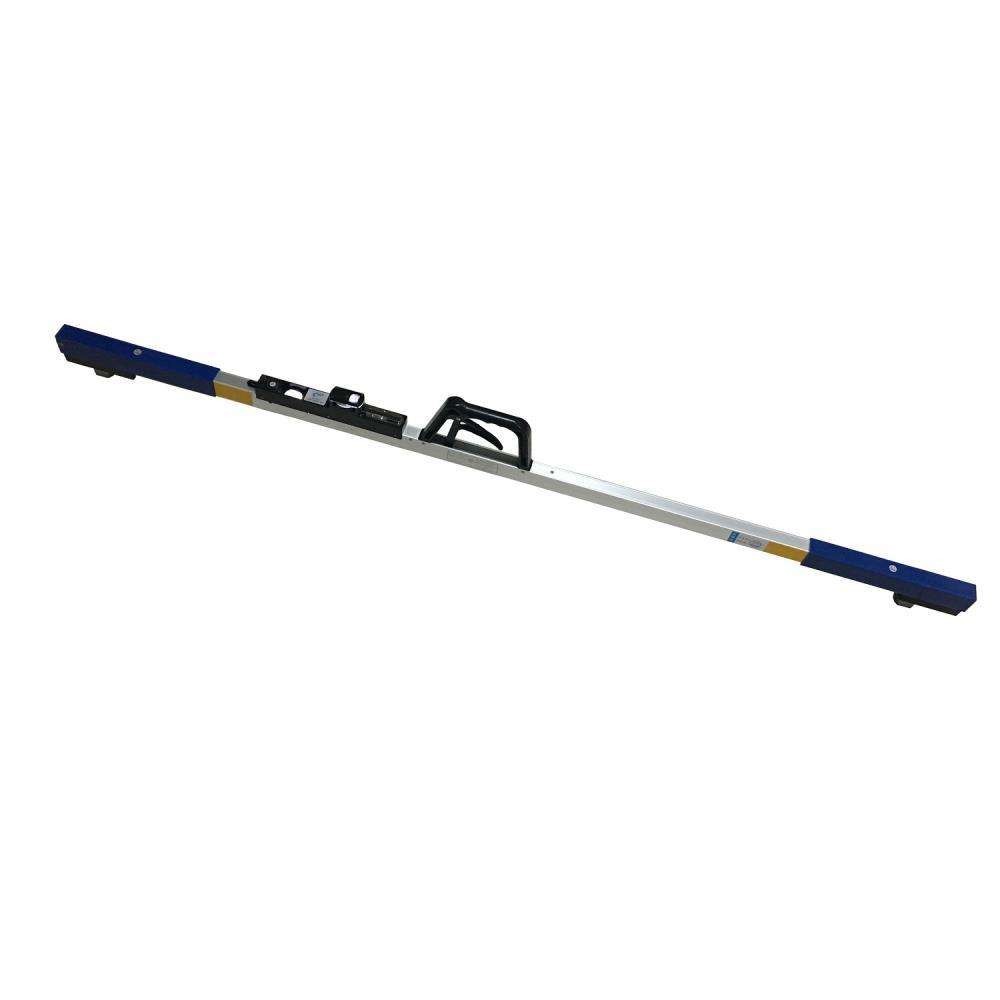

ψηφιακός μετρητής
Εισαγωγή
Η ψηφιακή μέτρηση επίδειξης μετρητών οδηγεί με ψηφιακή μορφή, εξαλείφοντας πλήρως και τα οπτικά λάθη και τις κατ' εκτίμηση αναγνώσεις μεταξύ των γραμμών.
Λόγω της χειρωνακτικής επιλογής των σημείων μέτρησης αντί της συνεχούς μέτρησης, η αναξιοπιστία των αποτελεσμάτων μέτρησης που προκαλούνται από τους εξωτερικούς παράγοντες όπως η λάμψη ραγών, η ρύπανση πετρελαίου, η σκουριά, και οι ανώμαλες συγκολλήσεις ραγών αποφεύγεται.
Αυτό το προϊόν διαιρείται σε 600 δακτυλογραφεί, 900 τύπος, τύπος 1435.
σειρά θερμοκρασίας
-30°C σε +60°C.
Όταν βρίσκεται σε λειτουργία, πιέστε ακριβώς το κουμπί διακοπτών δύναμης, το όργανο θα επιδείξει τα αποτελέσματα μέτρησης αμέσως χωρίς οποιαδήποτε κατάρτιση.
Ο κόκκινος εκπέμπων φως ψηφιακός σωλήνας επιδεικνύει τα αποτελέσματα μέτρησης, η ανάγνωση είναι κατάλληλη, το στοιχείο είναι σαφές και διαισθητικό
Ο χειριστής μπορεί σαφώς να δει όλα τα στοιχεία μέτρησης από ένα παράθυρο επίδειξης χωρίς να κάμψει, ο οποίος είναι ιδιαίτερα προεξέχων όταν χρησιμοποιείται το όργανο στο χαμηλό περιβαλλοντικό φως, τη νύχτα, σε καταστάσεις έκτακτης ανάγκης και στις σήραγγες.
αποδοτικότητα εργασίας
Ο ψηφιακός μετρητής μετρητών ολοκληρώνει αυτόματα την τη μέτρηση όλων των στοιχείων, εξαλείφοντας πλήρως την ανάγκη να κάμψει κάτω για να ρυθμίσει τη ρόδα βαθμού, να ευθυγραμμίσει τη μηά θέση της φυσαλίδας επιπέδων, να εξετάσει την υπερβολιή υψηλός κλίμακα, και να διορθώσει έπειτα τη γραμμή από την ενίσχυση - γυαλί κατά χρησιμοποίηση του μηχανικού μετρητή μετρητών. Η κουραστική διαδικασία λειτουργίας την κλίμακα μετρητών από την κορυφή μειώνει την ένταση εργασίας του χειριστή, κονταίνει το χρόνο μέτρησης, και βελτιώνει την αποδοτικότητα λειτουργίας. Η μέτρηση ευθειών γραμμών αυξάνει την αποδοτικότητα από 40%, αυξήσεις μέτρησης καμπυλών η αποδοτικότητα από 60%, και η μέτρηση καμπυλών στη σήραγγα αυξάνει την αποδοτικότητα από περισσότερο από διπλό.
Τα εθνικά πρότυπα ορίζουν ότι ο κυβερνήτης είναι μια ισχυρή συσκευή επιθεώρησης, και η περίοδος επιθεώρησης είναι τρεις μήνες. Υπάρχουν 11 στοιχεία επιθεώρησης για έναν κυβερνήτη. Μεταξύ αυτών των 11 στόχων, η πιό χρονοβόρα και επίμοχθη εργασία συγκεντρώνεται κυρίως στο μηχανικό μηχανισμό χαρακτηρισμού. Επισκευή και αντικατάσταση, συμπεριλαμβανομένης της αντικατάστασης της ένδυσης ελέγχων που υπερβαίνει τα πρότυπα, ο χαρακτηρισμός της κλίμακας μετρητών, ο χαρακτηρισμός της ρόδας κλίμακας, η επεξεργασία της ενίσχυσης - το γυαλί που γίνεται θόλωσε, η επισκευή της μηχανικής περιστροφής της ρόδας κλίμακας που είναι άκαμπτης, και η ρύθμιση της ακρίβειας της μηάς θέσης της φυσαλίδας επιπέδων, κ.λπ…. Δεδομένου ότι αυτές οι εργασίες προκαλούνται από τη μηχανικές ένδυση και την παραμόρφωση, η συντήρηση και η επαλήθευση είναι πολύ δύσκολες. Ο ψηφιακός κυβερνήτης μετρητών ακυρώνει εντελώς τη μηχανική χάραξη που μετρά το μηχανισμό, έτσι η εργασία συντήρησης και επαλήθευσης μειώνεται πολύ, και 11 στόχοι επαλήθευσης μειώνονται σε 7. Αυτή τη στιγμή, διαρκεί μόνο 5 λεπτά για να βαθμολογήσει έναν ψηφιακό κυβερνήτη μετρητών, και η αποδοτικότητα εργασίας βελτιώνεται μέχρι σχεδόν τους χρόνους 40%.
Επειδή ο ψηφιακός κυβερνήτης μετρητών ακυρώνει εντελώς τη μηχανική χάραξη που μετρά το μηχανισμό. Επομένως, το κόστος τα μέρη του μηχανικού σταυρονήματος που μετρά το μηχανισμό αποβάλλεται πλήρως.

Πλεονεκτήματα 600mm, 750mm, 762mm, 900mm, 1000mm, 1067mm, 1435mm1520mm, 1600mm, μετρητής διαδρομής 1676mm ψηφιακός



* 1 μεγάλη επίδειξη OLED: ιδιαίτερα κατάλληλος για την ημέρα έξω από και τη σκοτεινή νύχτα
* Γρήγορη λειτουργία βαθμολόγησης 2: απλή διαδικασία μέτρησης
* Μπαταρία μεγάλης περιεκτικότητας 3: μακρύς χρόνος αναμονής
* 4 ακριβείς ψηφιακές μετρήσεις: κρατήστε τη μακροπρόθεσμη σταθερότητα
* Αποζημίωση 5 θερμοκρασίας: η θερμοκρασία εργασίας είναι -30~+55℃
* 6 μονωμένο σχέδιο
* Αντι-ηλεκτρομαγνητική παρέμβαση 7
* 8 στεγανοποιούν: θα μπορούσε να χρησιμοποιήσει στη βροχερή ημέρα
* λειτουργία αποταμίευσης δύναμης 9: καμία λειτουργία μέσα σε 15 λεπτά, το σύστημα δεν θα διακόψει αυτόματα.
* Μεταφορά δεδομένων 10 Bluetooth και λειτουργία λογισμικού MessApp (επιλογή)
* προσαρμοσμένος 11On-απαίτηση ανεφοδιασμός
* λειτουργία ανάγνωσης 12Automatic
