Λεπτομέρειες:
|
| Προϊόν: | Σιδηρόδρομος Fishplate για τη στερέωση ραγών χάλυβα | Πρότυπα: | Uic, Arema, ASTM, BS, φυματίωση |
|---|---|---|---|
| Προδιαγραφή (Kgs/M):: | 8kg, 9kg, 12kg, 15kg, 18kg, 22kg, 24kg, 30kg, 38kg | Τρύπα: | 4, 6 τρύπες |
| Χρήση: | Εξαρτήματα ραγών γερανών - πιάτο ψαριών για τη ράγα Π/τη ράγα QU | Στοιχείο: | Διαδρομή σιδηροδρόμων χάλυβα άνθρακα |
| Υψηλό φως: | 30kg πιάτα ψαριών σιδηροδρόμων,24kg πιάτα ψαριών σιδηροδρόμων,38kg πιάτα ψαριών σιδηροδρόμων |
||

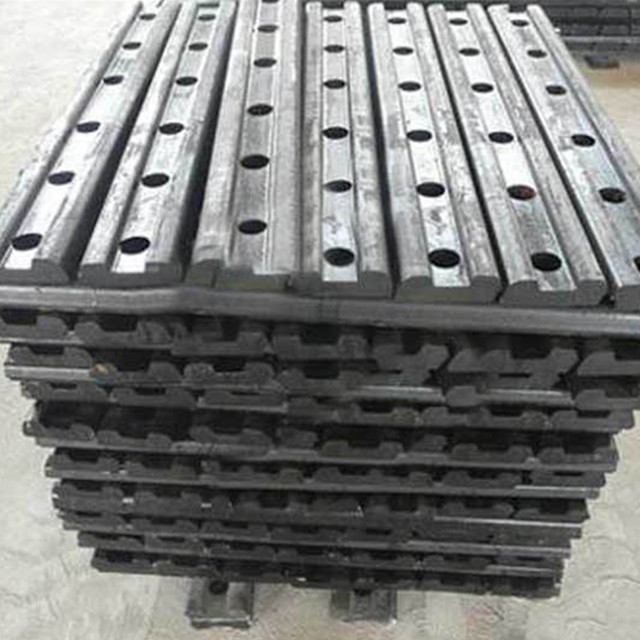

Ρίψη κυλημένη προδιαγραφή πιάτων ψαριών σιδηροδρόμων 38kg 30kg 24kg
Εισαγωγή
Το πιάτο ψαριών είναι ένας συνδέοντας σύνδεσμος που χρησιμοποιείται για τη σύνδεση μεταξύ της διαδρομής και της διαδρομής.
Ποιότητα εμφάνισης πιάτων ψαριών: zmwm02
(1) η ράγα μετά από να κυλήσει θα είναι ευθεία και δεν θα έχει τη σημαντικά κάμψη και torsion. Για την τοπικό κάμψη και torsion των ελαφριών και βαριών ραγών και το ποσό διόρθωσής τους, η κλίση των προσώπων τελών ραγών δεν θα υπερβεί τα πρότυπα.
(2) η επιφάνεια της ράγας πρέπει να είναι καθαρή και ομαλή, και δεν πρέπει να υπάρξει καμία ατέλεια όπως οι ρωγμές, ή οι γρατσουνιές τα πρόσωπα τελών δεν πρέπει να έχουν τα σημάδια και τα ενδιάμεσα στρώματα διακένωσης. Η έκταση των ατελειών και των γεωμετρικών ποσοτήτων που επιτρέπονται για τη γενική επιφάνεια των ελαφριών και βαριών ραγών δεν θα υπερβεί τα πρότυπα.
Υλικό Fishplate: σφυρηλατημένος χάλυβας
Προδιαγραφή: Το πιάτο αυτών των ψαριών μπορεί να ισχύσει για το μετρό, τη βαριά ράγα και τη ράγα γερανών. Επίσης μπορεί να παραγάγει στο σχεδιασμό πελατών.
Βρετανικό τυποποιημένο πιάτο ψαριών |
||
Τύπος |
Πρότυπα |
Υλικό |
BS75R |
Bs47-1 | EUROPEN ΒΑΘΜΟΣ 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
GB/TB τυποποιημένο πιάτο ψαριών |
||
Τύπος |
Πρότυπα |
Υλικό |
43KG |
TB/T 2345-2008 | B7 |
50KG |
||
60KG |
||
75KG |
||
Βρετανικό τυποποιημένο πιάτο ψαριών |
||
Τύπος |
Πρότυπα |
Υλικό |
BS75R |
Bs47-1 | EUROPEN ΒΑΘΜΟΣ 700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
Τυποποιημένο πιάτο ψαριών JIS |
||
Τύπος |
Πρότυπα |
Υλικό |
37A |
JIS Ε 1102-2001 | SS 490 S20C |
50N |
||
CR73 |
||
CR100 |
||
BS113A |
||
AREMA 2007 τυποποιημένο πιάτο ψαριών |
||
Τύπος |
Πρότυπα |
Υλικό |
T- Ράγα |
AREMA 2007 | AREMA GRADE/STEEL GRADE55# |
100lb.ASCE |
||
115RE |
||
132RE |
||
136RE |
||
Τυποποιημένο πιάτο ψαριών ραγών γερανών |
||
Τύπος |
Πρότυπα |
Υλικό |
104lb.CR |
TB/T 2345-2008 | B7 |
105lb.CR |
||
135lb.CR |
||
171lb.CR |
||
1751b.CR |
||
Τυποποιημένο μήκος: τρύπα τρυπανιών 914.4mm ή punching, τρύπα τέσσερις ή τρύπα έξι. |
||
Εξαρτήματα ραγών γερανών - το πιάτο ψαριών για τη ρίψη ραγών Π/ραγών QU σφυρηλατημένο κομμάτι και κύλησε τον καθορισμό πιάτων ψαριών και χρησιμοποιεί τον κοινό φραγμό ραγών
Οι ράγες γερανών σχεδιάζονται για τη μεταφορά των βαριών φορτίων και χρησιμοποιούνται σε μια ευρεία ποικιλία των εφαρμογών. Υπάρχουν επτά κανονικά πρότυπα ραγών γερανών αποκαλούμενα P18, P24, P38, P43, QU70, QU80, QU100 στην Κίνα. Το βάρος ραγών κυμαίνεται από 18kg ως 88kg ανά μετρητή. Μπορείτε να βρείτε έναν πίνακα μετατροπής βάρους και μέτρου προς μας εάν χρειάζεστε.
Κάθε εφαρμογή ραγών είναι διαφορετική και πρέπει να κατασκευαστεί για να μεγιστοποιήσει την αποδοτικότητα και τη διάρκεια ζωής, επομένως η επιλογή της σωστής ράγας είναι κρίσιμη για την επίτευξη αυτού του τέλους.
| Τύπος | Γ | Β | Α | Δ | Βάρος (kg/m) | Πρότυπα |
| P18 | 40 | 80 | 90 | 10 | 18.06 | YB222-63 |
| P24 | 51 | 92 | 107 | 10.9 | 24.46 | YB222-63 |
| P22 | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | ΜΒ11264-89 |
| P30 | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | GB11264-89 |
| P38 | 68 | 114 | 134 | 13 | 38.72 | GB183-63 |
| P43 | 70 | 114 | 140 | 14.5 | 44.65 | GB183-63 |
| P50 | 70 | 132 | 152 | 15.5 | 51.51 | ΜΒ 183-63 |
| QU70 | 70 | 120 | 120 | 28 | 52.8 | GB3426-82 |
| QU80 | 80 | 130 | 130 | 32 | 63.69 | GB3426-82 |
| QU100 | 100 | 150 | 150 | 38 | 88.96 | GB3426-82 |
| QU120 | 120 | 170 | 170 | 44 | 118.1 | GB3426-82 |
| Πρότυπο | S (χιλ.) |
S1 (χιλ.) |
S2 (χιλ.) |
S3 (χιλ.) |
S4 (χιλ.) |
S5 (χιλ.) |
Μέγεθος ραγών |
| FP-24 | 400 | 29 | 98 | 137 | 98 | - | P18/ P22/P24 |
| FP-30 | 490 | 36 | 128 | 127 | 128 | - | P30 |
| FP-38 | 790 | 65 | 160 | 110 | 120 | - | P38/ P43 |
| FP-80 | 500 | 52.5 | 121 | 138.5 | 120 | 43 | QU70/QU80 |
Διάφορα προϊόντα σιδηροδρόμων ανεφοδιασμού Kingrail:
εφεδρείες αυτοκινηταμαξών: ρόδες, άξονες, ρουλεμάν, άξονες, εφεδρείες βαγονέτων, προϊόντα σφυρηλατημένων κομματιών και ρίψεων
υλικά σιδηροδρομικών γραμμών: fisplates, ράγα και εξαρτήματα χάλυβα, πιάτα δεσμών, συνδετήρες, μπουλόνια και καρύδια, κ.λπ.
Και οι μικρές και μεγάλες διαταγές είναι ευπρόσδεκτες!
