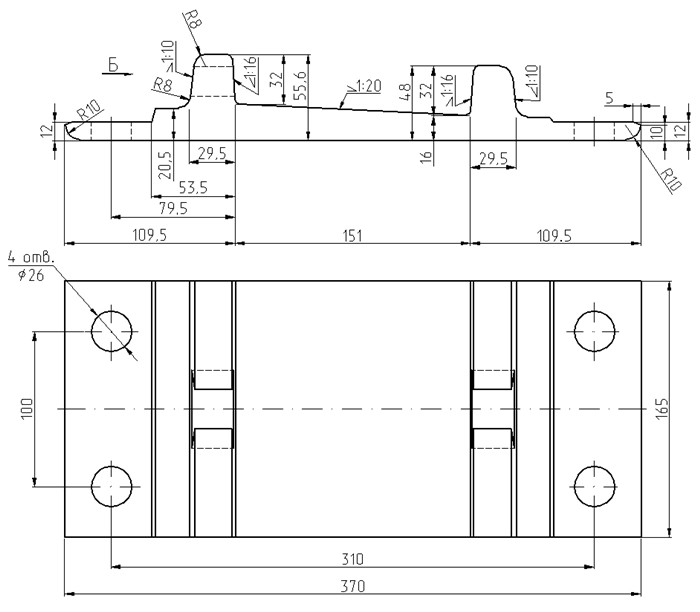

Ο δεσμός διαδρομής σιδηροδρόμου χάλυβα Q235 Q345 καλύπτει το καυτό σφυρηλατημένο κομμάτι που πετά το cOem

1. Η παραγωγή για το δεσμό διαδρομής σιδηροδρόμου χάλυβα Q235 Q345 καλύπτει το καυτό σφυρηλατημένο κομμάτι που πετά το cOem

Το υποστηρίζοντας πιάτο χυτοσιδήρου σιδηροδρόμων παράγεται με τη χαμένη μέθοδο αφρού, και τήκεται σε έναν ηλεκτρικό φούρνο συχνότητας 60kg ενδιάμεσο. Κατά τη διάρκεια της διαδικασίας έκχυσης, ο κενός βαθμός διατηρείται σε 0,03 MPA, και η θερμοκρασία έκχυσης είναι 1580°C. Η χημική σύνθεσή της W είναι: 0.46%C, 0.23%Si, 0.59%Mn, 0.015%S, 0.024%P. Αφότου εγκιβωτίζεται η ρίψη, πυροβολείται ανατιναγμένος και ανοπτείται έπειτα. Η διαδικασία θερμικής επεξεργασίας είναι: θερμοκρασία 850℃ θέρμανσης χρόνος εκμετάλλευσης 2h, που δροσίζει στη θερμοκρασία δωματίου με το φούρνο (συνολικό 12h).

2. Η οργανωτική ανάλυση του σπασίματος του δεσμού διαδρομής σιδηροδρόμου χάλυβα Q235 Q345 καλύπτει το καυτό σφυρηλατημένο κομμάτι που πετά το cOem

Το σώμα επιλέγεται, και το όπως-απόρριμμα και οι υποβαλλόμενες σε θερμοθεραπεία ρίψεις κόβονται χωριστά άμεσα με μια τέμνουσα μηχανή καλωδίων, και το μέσο μέρος κόβεται και προετοιμάζεται σε αρκετά 10mm×15mm μεταλλογραφικά δείγματα. Παρατηρήστε τη μεταλλογραφική δομή με ένα μεταλλογραφικό μικροσκόπιο. Είναι η μικροδομή όπως-απορριμμάτων. Μπορεί να δει ότι η δομή όπως-απορριμμάτων της υποστηρίζοντας ρίψης πιάτων σιδήρου είναι ferrite + pearlite + Widmanstatite. Μεταξύ τους, η δομή Widmanstatite είναι ένα συνεχές δίκτυο, και ένα μικρό ποσό βελονοειδές Widmanstatten επεκτείνεται στα σιτάρια κρυστάλλου. Τα ερευνητικά αποτελέσματα δείχνουν ότι όταν υπερβαίνει η περιεκτικότητα σε άνθρακα του χυτού χάλυβα άνθρακα 0,3%, η δομή Widmanstatten θα παραχθεί όταν τα σιτάρια είναι χονδροειδή. Οι κύριοι παράγοντες που έχουν επιπτώσεις στο σχηματισμό της δομής Widmanstatten περιλαμβάνουν κυρίως: μέγεθος σιταριού ωστενίτη, ποσοστό ψύξης και χημική σύνθεση. Αυτή η δομή Widmanstatten είναι εύθραυστη. Επομένως, προκειμένου να βελτιωθεί η αντίσταση αντίκτυπου της υποστηρίζοντας ρίψης πιάτων, πρέπει να αποβληθεί από την ομαλοποιώντας ή ανοπτώντας θερμική επεξεργασία. Το εργοστάσιο χρησιμοποίησε αρχικά την ανοπτώντας θερμική επεξεργασία, η οποία είναι η μικροδομή των υποστηρίζοντας ρίψεων πιάτων μετά από την ανοπτώντας επεξεργασία, και υπάρχει ένα πηχάκι-διαμορφωμένο μεγάλο ποσό Widmanstatite. Μπορεί να κριθεί ότι η ανοπτώντας επεξεργασία δεν απέβαλε ένα πηχάκι-διαμορφωμένο μεγάλο ποσό Widmanstatite. Κατά συνέπεια, η ύπαρξη ενός πηχάκι-διαμορφωμένου μεγάλο ποσό Widmanite ανάγκασε τις υποστηρίζοντας ρίψεις πιάτων για να σπάσει όταν υποβάλλεται στον αντίκτυπο μετά από να ανοπτηθεί. Μετά από την προσεκτική επιθεώρηση του ανοπτώντας εξοπλισμού, διαπιστώθηκε ότι η απόδοση σφράγισης της πόρτας ανοπτώντας φούρνων ήταν κακή, και το όργανο ελέγχου θερμοκρασίας του ανοπτώντας φούρνου ήταν βλαμμένο. Απαιτήσεις διαδικασίας.

3. Η βελτίωση του δεσμού διαδρομής σιδηροδρόμου χάλυβα διαδικασίας παραγωγής μαξιλαριών σιδήρου Q235 Q345 καλύπτει το καυτό σφυρηλατημένο κομμάτι που πετά το cOem

Με βάση τα ανωτέρω αποτελέσματα ανάλυσης, τα μέτρα βελτίωσης προτείνονται: η επαν-επισκευή ο ανοπτώντας εξοπλισμός, βελτιώνει την απόδοση σφράγισης της πόρτας ανοπτώντας φούρνων, και εξασφαλίζει ότι η θερμοκρασία στο φούρνο καλύπτει τις απαιτήσεις διαδικασίας. Μετά από τη διόρθωση, η αρχική ανοπτώντας διαδικασία εφαρμόζεται ακόμα, και οι αναρμόδιες ρίψεις θερμαίνονται εκ νέου. Μετά από τη μεταλλογραφική επιθεώρηση, διαπιστώνεται ότι οι ρίψεις μαξιλαριών σιδήρου μετά από την ανοπτώντας επεξεργασία δεν έχουν πλέον ένα μεγάλο ποσό πηχάκι-όπως Widmanstatite. Τα αποτελέσματα της δοκιμής αντίκτυπου δείχνουν ότι δεν υπάρχει πλέον οποιοδήποτε ποιοτικό πρόβλημα που είναι επιρρεπές σε σπάσιμο όταν υποβάλλεται στον αντίκτυπο. Λόγω της απλής δομής του κομματιού, προκειμένου να απλοποιηθεί η διαδικασία, να ο κύκλος παραγωγής, να βελτιωθεί η αποδοτικότητα παραγωγής, και να μειωθούν οι δαπάνες, σύμφωνα με τη μορφή και τα δομικά χαρακτηριστικά της ρίψης, η διαδικασία ομαλοποίησης υιοθετείται. Οι προδιαγραφές είναι οι ακόλουθες: θερμοκρασία 850 ℃ θέρμανσης χρόνος εκμετάλλευσης 1h, αερόψυξη στη θερμοκρασία δωματίου. Αφότου υιοθέτησε το εργοστάσιο τη διαδικασία ομαλοποίησης, οι υποστηρίζοντας ρίψεις πιάτων σιδήρου δεν έσπασαν κάτω από τον ίδιο αντίκτυπο. Τον κύκλο παραγωγής κονταίνουν, η αποδοτικότητα παραγωγής βελτιώνεται, και το κόστος μειώνεται.

Μια κλειδαριά-τύπων shock-absorbing ραγών δομή συνδυασμού πιάτων σιδήρου υποστηρίζοντας υιοθετείται, η οποία περιλαμβάνει ένα ανώτερο υποστηρίζοντας πιάτο σιδήρου, ένα ελαστικό υποστηρίζοντας πιάτο, ένα χαμηλότερο υποστηρίζοντας πιάτο σιδήρου και μια δομή μανικιών κλειδώματος. Το ελαστικό υποστηρίζοντας πιάτο στερεώνεται μεταξύ του ανώτερου υποστηρίζοντας πιάτου σιδήρου και του χαμηλότερου υποστηρίζοντας πιάτου σιδήρου. Μεταξύ των πιάτων, η δομή μανικιών κλειδώματος χρησιμοποιείται για να κλειδώσει το ανώτερο shim σιδήρου πιάτο, το ελαστικό shim πιάτο και το χαμηλότερο shim σιδήρου πιάτο, και η τοποθετώντας φωλιά τίθεται στη δομή κυλίνδρων του χαμηλότερου shim σιδήρου πιάτου, και η δομή κυλίνδρων του χαμηλότερου shim σιδήρου πιάτου είναι με τη σειρά πέρασμα μέσω του ελαστικού υποστηρίζοντας πιάτου και του ανώτερου υποστηρίζοντας πιάτου σιδήρου, και την συνεχίζει ο πρώτος προϊστάμενος του ανώτερου υποστηρίζοντας πιάτου σιδήρου μέσω του δεύτερου προϊσταμένου, αφήνοντας ένα «Γ» - το διαμορφωμένο χάσμα στο εξωτερικό δαχτυλίδι του πρώτου μέσω της τρύπας, που τοποθετεί και που κλειδώνει το μανίκι είναι ενσφηνωμένο στο «Γ» -διαμορφωμένο χάσμα που συγκεντρώνεται σε μια συνδυασμένη δομή της shock-absorbing ράγας χάλυβα και του υποστηρίζοντας πιάτου σιδήρου. Η εφεύρεση έχει μια έξυπνη έννοια, καλή ασφάλεια και η αξιοπιστία, καλή επίδραση απορρόφησης κλονισμού, μπορεί αποτελεσματικά να μειώσει τη δόνηση της υποστηρίζοντας συνδυασμένης πιάτο δομής σιδήρου, να αποτρέψει τα ανώτερα και χαμηλότερα υποστηρίζοντας πιάτα σιδήρου από την κίνηση μεταξύ των ανώτερων και χαμηλότερων υποστηρίζοντας πιάτων σιδήρου, και μπορεί να πραγματοποιήσει το ανώτερο κλείδωμα της υποστηρίζοντας συνδυασμένης πιάτο δομής σιδήρου, με αυτόν τον τρόπο εύκολος να εγκαταστήσει, επίσης χρήση μια τακτοποιώντας μηχανή περιφερειακών ακρών για τα μαξιλάρια σιδήρου. Η τακτοποιώντας μηχανή είναι εξοπλισμένη με τις οριζόντιες και κάθετες ράγες για οριζόντια να βασανίσει τα μαξιλάρια σιδήρου. Ο υλικός κινούμενος μηχανισμός χρησιμοποιείται για να αλλάξει την κατεύθυνση της μετακίνησης των μαξιλαριών σιδήρου για να κάνει τα μαξιλάρια σιδήρου που η μετατόπιση από την πρώτη οριζόντια ράγα στην πρώτη διαμήκη ράγα επιτρέπει στο υποστηρίζοντας πιάτο σιδήρου για να κινηθεί ομαλά κατά να κινηθεί οριζόντια και κάθετα. Το υποστηρίζοντας πιάτο σιδήρου είναι ομοιόμορφα σε επαφή με το τέμνον εργαλείο όταν προωθείται οριζόντια, και τα σαλιάσματα στο περιβάλλον υποστηρίζοντας πιάτο σιδήρου αφαιρούνται. Κόψτε για να εξασφαλίσετε την τέμνουσα ποιότητα, με αυτόν τον τρόπο υπερνικώντας το πρόβλημα που η ανώμαλη μορφή της κατώτατης επιφάνειας δεν μπορεί να γλιστρήσει άμεσα στον πάγκο εργασίας. Τέλος, ο μηχανισμός εκφόρτωσης χρησιμοποιείται για να αφαιρέσει το υποστηρίζοντας πιάτο σιδήρου από το τοποθετώντας κάθισμα για να ολοκληρώσει την περιφερειακή κοπή του υποστηρίζοντας πιάτου σιδήρου. Επεξεργασία ακρών.

Προϊόντα που παρέχονται άλλα από Kingrail:

Εφεδρείες αυτοκινήτων ραγών: ρόδες, άξονες, ρουλεμάν, εργαλεία, συζευκτήρες, κ.λπ.

Υλικά διαδρομής σιδηροδρόμων: Πιάτα δεσμών, fishplates, ακίδες βιδών, μπουλόνια και καρύδια, ράγες και εξαρτήματα χάλυβα, κοινός φραγμός, ράβδος μετρητών, κ.λπ.
